Компания Москомпас выпускает линейку моделей КОЛБ и линейка типов ПЛАТ. Все колбы и платы взаимозаменяемы по принципу модульности конструкции. Они стандартно соединяются между собой с помощью запорной пружинки. При этом колба может свободно вращаться в плате.
ОСОБЕННОСТИ СБОРКИ КОМПАСОВ
Всё о компасах Москомпас
Основные детали компаса

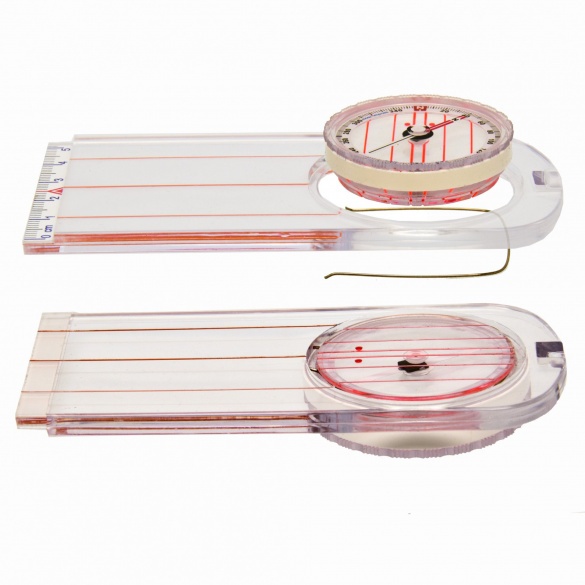

Компас состоит из 3-х частей:
колба, плата и фиксирующая пружина.
Дополнительный аксессуар - шейный шнурок или крепёж на палец левой или правой руки
X
Спасибо за заявку!
Заявка отправлена. Мы свяжемся с вами в ближайшее время.
Инструкция по соединению
колбы и платы компаса
колбы и платы компаса

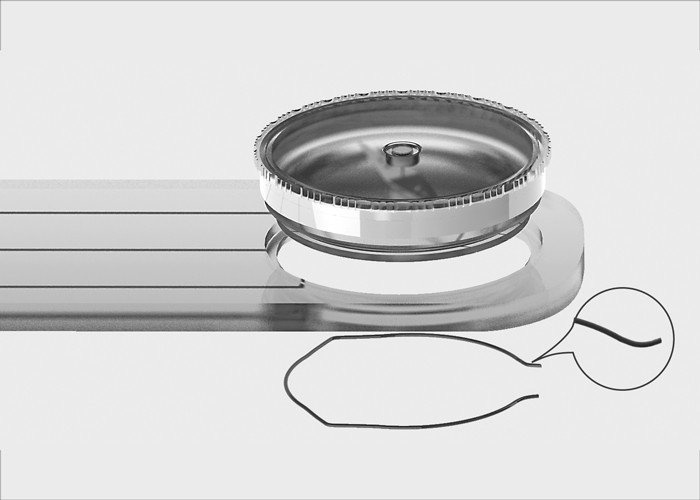

Вставить колбу в плату. Колба должна свободно вращаться в плате. Проверить пружину: она должна быть изогнута, как показано на рисунке; находиться в одной плоскости, кроме слегка отогнутых кончиков пружины, “глядящих” в сторону колбы.

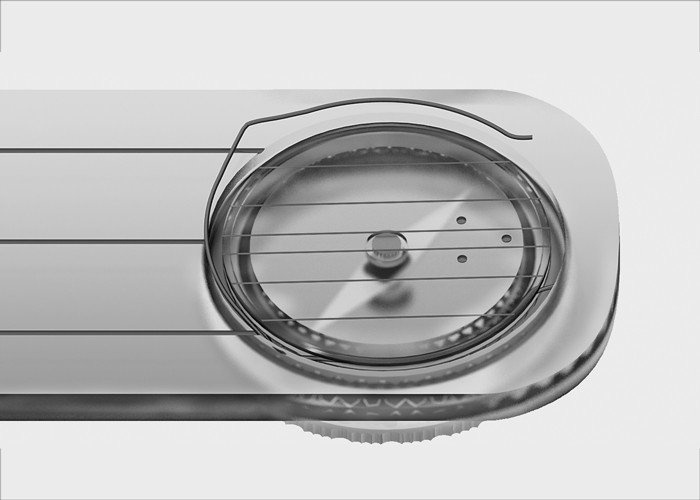

Перевернуть компас колбой вниз. Завести один край пружины в паз колбы, затем круговым движением вставить остальную часть пружины. Конец пружины вставить с помощью малой плоской отвертки.

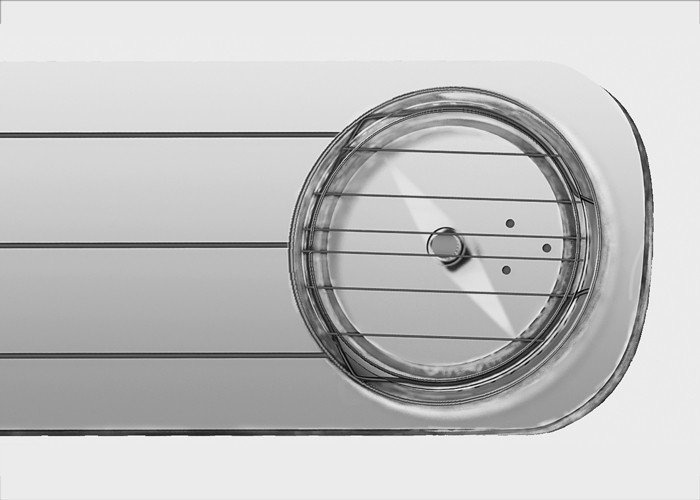

В итоге пружина должна находиться в пазе и касаться колбы в трех точках (бел. стрелки). Внешняя часть пружины касается платы в четырех точках (черн. стрелки). Колба должна вращаться без большого усилия. Пружина при вращении колбы должна оставаться на месте.
